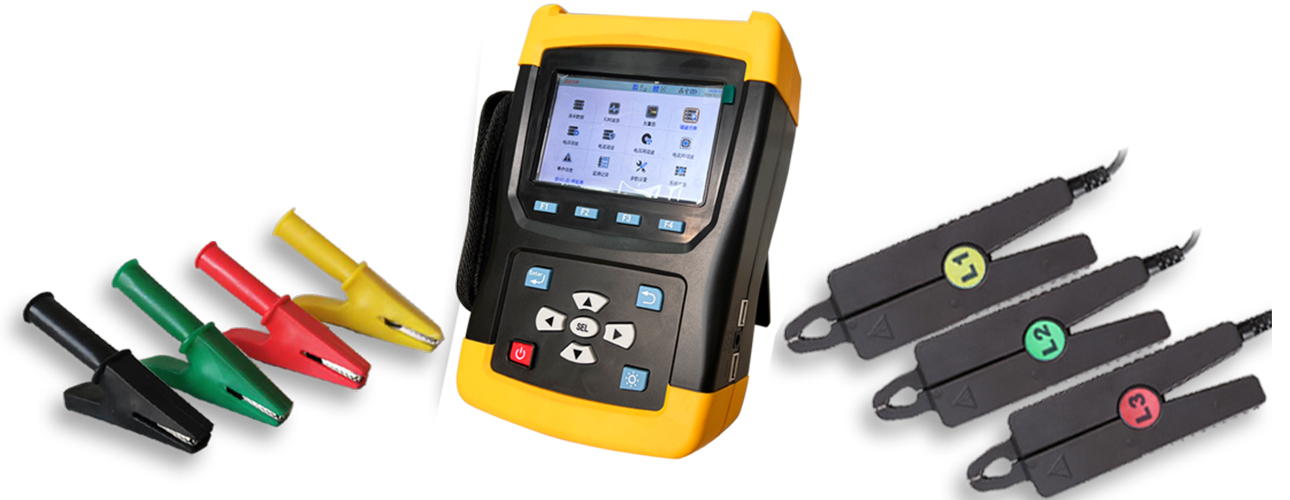

PQ-E100手持式电能质量分析仪

添加时间:2020-05-05 12:00:15  浏览次数:

       PQ-E100手持式电能质量分析仪,可精确测量电压、电流、谐波、波动、闪变、三相不平衡、频率、电压骤升骤降,短时间电压中断、有功功率、无功功率、相角、功率因数等所有稳态及暂态电能质量参数,具备矢量分析、波形显示等功能。同时存储大值、小值、平均值、瞬时值及95%概率值。专业的后台分析评估软件进行二次分析,自动生成多种趋势曲线及电能质量报表,为用户提供准确的电力故障诊断分析。

       PQ-E100手持式电能质量分析仪体积小巧,性价比高,并支持多种通讯方式,凭借其成熟稳定的性能和简单易学的操作性,迅速得到市场响应,广泛应用于个电力用户及企业级电能质量的监测与分析。



主要特点

大屏幕彩色显示屏,可显示数据、波形、频谱、矢量图,中文操作界面并配有汉字提示信息,人机对话界面友好,用户可以通过分析矢量图查看设备接线是否正确。

2、具备一键屏幕锁定功能,可以锁定当前测试界面显示的数据,以方便用户读数和分析数据。双键截屏功能可以将当前显示的数据拷屏并记录下来,以存储用户关的瞬时数据。

3、内置大容量FLASH存储器,存储时间间隔10~ 60秒可调,按60秒时间间隔可连续存储24个月,满足长期监测试验点需求。

4、具备USB接口,将数据同步存储至U盘,或将设备内部存储器存储的历史数据数据导出到U盘,方便将数据直接拷贝到后台管理计算机。

6、内置WIFI,与电脑无线互联,轻松将数据导入电脑,配合功能强大的数据分析软件,对数据行更全面分析,生成趋势曲线、趋势对比、ITIC曲线、合格率分析,自动生成报表文件,。

7、内置大容量、高性能锂离子充电电池,充满电连续工作8小时以上,3分钟无操作液晶显示自动进入省电模式,大程度延长电池工作时间。

8、导电硅胶按键,手感好、寿命长、大限度减少按键数量、人性化设计、操作更方便。

9、体积小、重量轻,便于携带,既可用于现场测量使用,也可用做实验室的标准计量设备。

10、用于电力设备调整及运行过程动态监视,帮助用户解决电力设备调整及投运过程中出现的问题。

11、测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。

主要功能

基本数据

电压有效值、电流有效值、相角、矢量图、总功率、视在功率、有功功率、无功功率、功率因数、基波有功功率、基波无功功率、基波功率因数、基波相角等数据

频率偏差

频率、频率偏差,测量方法满足国标GB/T 15945-2008

电压偏差

测量方法满足国标GB/T 12325-2008。

三相不平衡

电压不平衡、电流不平衡、电压序分量(正序、负序,零序)、电流序分量(正序、负序,零序),测量方法满足国标GB/T 15543-2008

谐波

电压总谐波畸变率、电流总谐波畸变率、谐波电压含有率(2-65次)、谐波电流含有率(2-65次)、谐波电流有效值(2-65次)、谐波相角、谐波功率,测量方法满足国标GB/T 14549-93。

间谐波

间谐波电压含有率(0.1-49.5次)、间谐波电流含有率(0.1-49.5次)、间谐波电流有效值(0.1-49.5次),测量方法满足国标GB/T 24337-2009

波动和闪变

电压波动、短时间闪变、长时间闪变,满足国标GB/T 12326-2008

暂态事件

具备电压骤升、电压骤降、电压短时中断事件记录功能,具备手动录波功能。数据记录包括事件特征数据(电压有效值极值、事件持续时间等)及波形数据。测量方法满足IEC 6100-4-30和国标GB/T 18481-2001。



设备参数

项目

参数

项目

参数

测量量程

电压:0~700V

电流:5A钳表(选配500A、1000A、5000A)

相角误差

≤0.5º

测频误差

≤0.01 Hz

功率误差

≤0.2%

谐波误差

A级

显 示 屏

5.6英寸640×480真彩液晶屏

间谐波误差

A级

工作电源

AC 220V±20%  45Hz~55Hz

DC 220V±20%

电压偏差误差

≤0.2%

功    耗

≤10VA

三相不平衡度误差

≤0.2%

环境温度

-5℃~55℃

电流不对称因数

≤1%

相对湿度

0~90% 无冷凝

波动误差

≤0.2%

内置电池工作时间

8小时(视具体使用环境有所不同)

闪变误差

Pst≤5%  Plt≤5%

外观尺寸(mm)

165×240×75 (宽×高×深)

录波时间误差

≤0.02s

重    量

1.5Kg

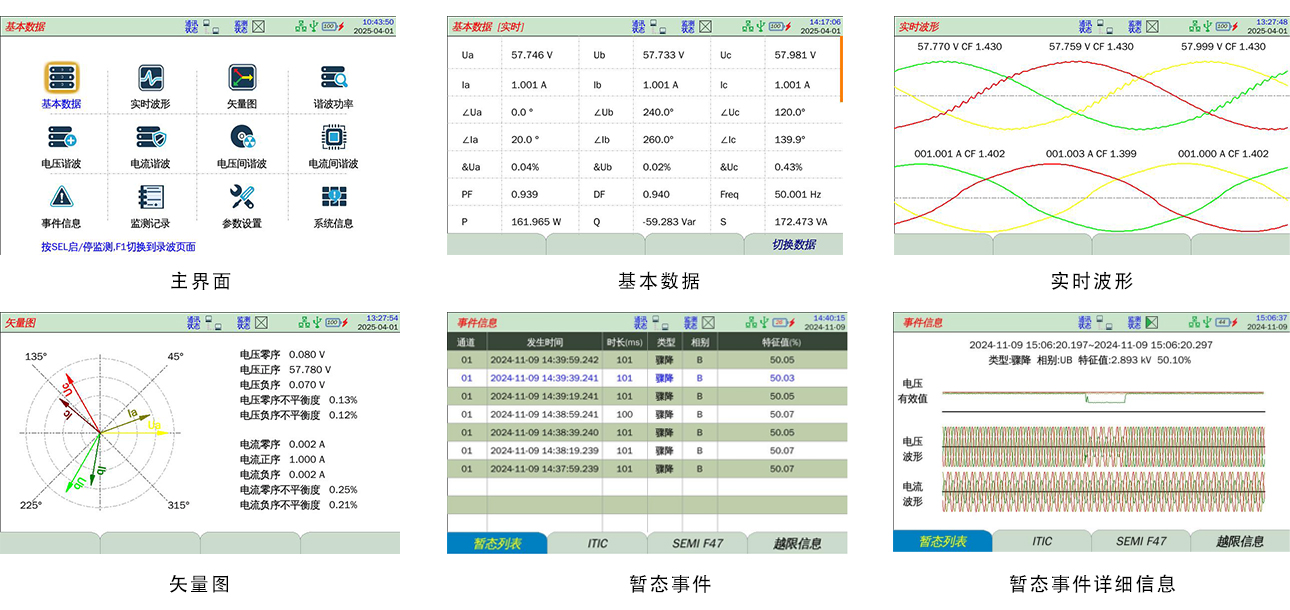

 主要显示界面

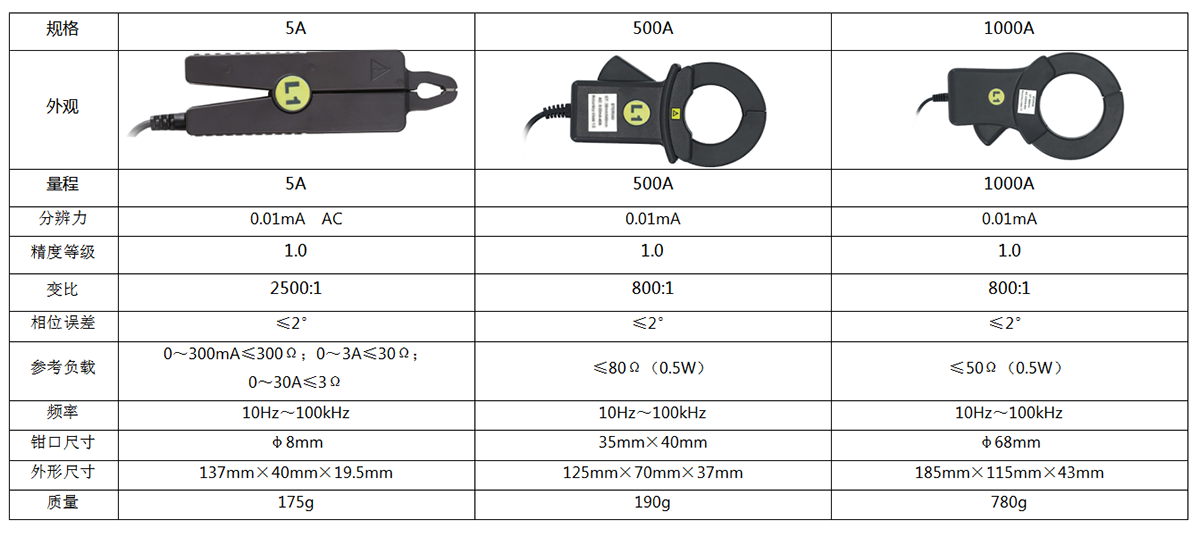

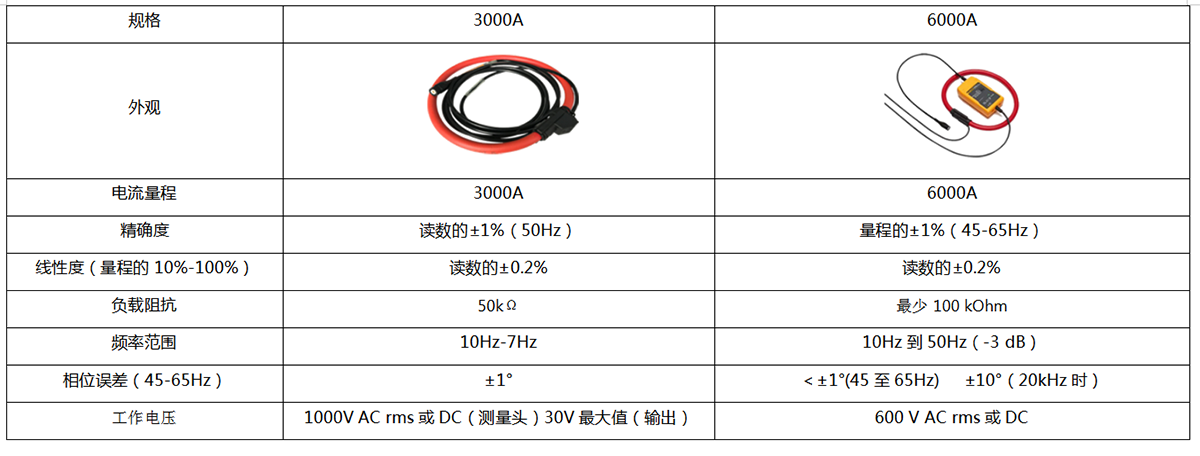

配件选型

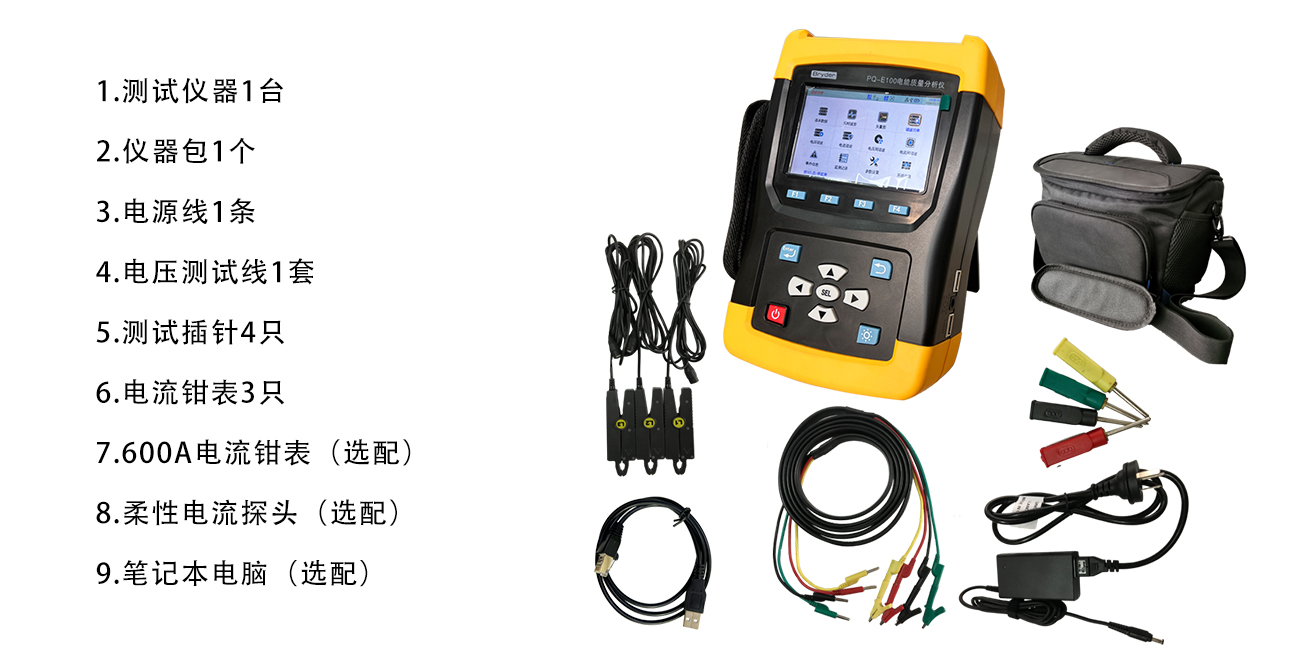

基本配置
